THERMOVAC TTR 91 RN - DN 16 ISO-KF
Materialnummer:21L1011100
EUR 731.00
In Ihren Warenkorb gelegt
Varianten
Erkunden Sie die unten aufgeführten Varianten und vergleichen Sie das Produkt
| Produktname | Materialnummer | Ansaugflansch / Einlass | Höhe | Länge | Breite | Druckmessung Min | Material des Fadens | Materialien die dem Vakuum ausgesetzt sind | Anzahl der Schaltpunkte | Variante Drucksensor |
|---|---|---|---|---|---|---|---|---|---|---|
| 21L1011100 | DN 16 ISO-KF (NW16) | 0.037 | 0.063 | 0.037 | 0.050 | Wolfram/Rhenium | Wolfram/Rhenium, rostfreier Stahl, 316L und 304L, Glas, Ni, NiFe, rostfreier Stahl 302S26 | 0 | TTR 91 RN (linear analoger 0-10V Ausgang, Hochdruck, Standardversion) | |
| 21L1021100 | DN 25 ISO-KF (NW25) | 0.040 | 0.063 | 0.040 | 0.050 | Wolfram/Rhenium | Wolfram/Rhenium, rostfreier Stahl, 316L und 304L, Glas, Ni, NiFe, rostfreier Stahl 302S26 | 0 | TTR 91 RN (linear analoger 0-10V Ausgang, Hochdruck, Standardversion) | |
| 21L1091100 | DN 16 CF (1,33") | 0.037 | 0.065 | 0.037 | 0.050 | Wolfram/Rhenium | Wolfram/Rhenium, rostfreier Stahl, 316L und 304L, Glas, Ni, NiFe, rostfreier Stahl 302S26 | 0 | TTR 91 RN (linear analoger 0-10V Ausgang, Hochdruck, Standardversion) | |
| 21L1211100 | DN 16 ISO-KF (NW16) | 0.037 | 0.063 | 0.037 | 0.050 | Wolfram/Rhenium | Wolfram/Rhenium, rostfreier Stahl, 316L und 304L, Glas, Ni, NiFe, rostfreier Stahl 302S26 | 2 | TTR 91 RNS (linearer Analogausgang 0-10V, Hochdruck, Standardversion, Sollwert) | |
| 21L2011100 | DN 16 ISO-KF (NW16) | 0.037 | 0.063 | 0.037 | 0.010 | Platin/Iridium | Platin/Iridium, rostfreier Stahl 316L und 304L, Glas, Ni, NiFe, rostfreier Stahl 302S26, PTFE | 0 | TTR 96 RN (linear analoger 0-10V Ausgang, niedriger Druck, korrosionsbeständig) | |
| 21L2211100 | DN 16 ISO-KF (NW16) | 0.037 | 0.063 | 0.037 | 0.010 | Platin/Iridium | Platin/Iridium, rostfreier Stahl 316L und 304L, Glas, Ni, NiFe, rostfreier Stahl 302S26, PTFE | 2 | TTR 96 RNS (linearer Analogausgang 0-10V, Niederdruck, korrosionsbeständig, Sollwert) | |
| 21L3011100 | DN 16 ISO-KF (NW16) | 0.037 | 0.063 | 0.037 | 0.050 | Platin/Rhodium | Platin/Rhodium, rostfreier Stahl 316L und 304L, Glas, Ni, NiFe, rostfreier Stahl 302S26 | 0 | TTR 97 RN (linearer Analogausgang 0-10V, Hochdruck, korrosionsbeständig) |

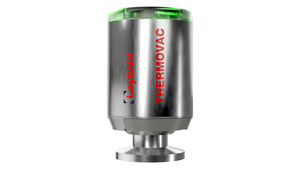

TTR 91/96/97 RN Pirani
Die Leybold THERMOVAC TTR - RN Serie von Vakuummessgeräten nutzt die neueste Filament-Pirani-Technologie, um eine robuste Druckmessung zu bieten. Mit Varianten für alle Bedürfnisse und einem hellen 360-Grad-Lichtring, der Druckbereiche anzeigen kann, in denen Sie arbeiten, ist sie sowohl für große OEMs als auch für kleine F&E-Kunden ideal geeignet.
THERMOVAC TTR 91 RN - DN 16 ISO-KF
TTR 91 RN (linearer analoger 0-10V-Ausgang, hoher Druck, Standardausführung)
Features and Benefits
- Robuste Filamenttechnologie mit erweiterter Reichweite bietet Leistung und Zuverlässigkeit
- Die LED-Lichtringanzeige bietet eine lokale Anzeige des Druckbereichs fernab von jedem Controller/Steuerungssystem
- Die kompakte Größe ermöglicht es dem Benutzer, die Gesamtgröße eines Systems zu reduzieren
- Flexible Ausgabeoptionen erleichtern die Synchronisierung mit bestehenden Systemen
- Messbereich von Atmosphäre bis 1 x 10-4 mbar
General Product Information

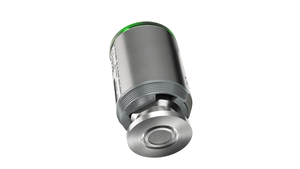

| Ansaugflansch / Einlass | DN 16 ISO-KF (NW16) |
| Höhe | 0.037 |
| Länge | 0.063 |
| Breite | 0.037 |
| IP Schutzklasse | IP40 |
| Netzfrequenz | Gleichspannung |
| Netzspannung | DC 15-48V |
| Gewicht | 0.120 |
| Abmessungsbemerkungen | Die Abmessungen Länge, Breite und Höhe versuchen, die äußere Form dieses speziellen Produkts in seiner typischen Orientierung im Stand auf dem Boden zu beschreiben. Wir empfehlen stets, die detaillierten Abmessungen in den 2D-Zeichnungen im Handbuch oder die 3D-Formen in den 3D-Modellen zu überprüfen. |
Classification
| Klassifikation Messprizip | Pirani - Vakuummessgerät (Wärmeleitfähigkeit) |
Performance Data
| Druckmessung Min | 0.050 |
| Druckmessung Max | 1.013 × 10⁵ |
Environmental Conditions
| Temperatur Umgebung im Betrieb Max | 60.00 |
| Temperatur Umgebung Lagerung Max | 70.00 |
| Temperatur Umgebung im Betrieb Min | 5.00 |
| Temperatur Umgebung Lagerung Min | -30.00 |
Material of Construction
| Material des Fadens | Wolfram/Rhenium |
| Material Gehäuse | Edelstahl 1.4404 / 316 L / X2 CrNiMo 17 13 2 |
| Materialien die dem Vakuum ausgesetzt sind | Wolfram/Rhenium, rostfreier Stahl, 316L und 304L, Glas, Ni, NiFe, rostfreier Stahl 302S26 |
Connectivity - Communication Interface
| Kommunikationsschnittstellen Protokoll | 1.9-10 V log linear abhängig vom Druck |
| Kommunikationsschnittstelle Kunde | 0-10 V (analoger Ausgang - linear) |

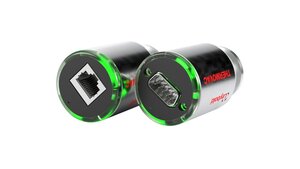

| Anschluss elektrische Kommunikationsschnittstelle | RJ45 (FCC 68) - Buchse |
| Anzahl der Schaltpunkte | 0 |
| Statusanzeige | LED-Lichtring |
Operation Conditions - Limitations
| Einlassdruck max. Überdruck | 1.000 × 10⁶ |
| Temperatur Ausheizen Max (ohne Elektronik) | 150.00 |
| Temperatur Ausheizen Max | 60.00 |
Variants
| Zertifizierte Druckmessung | Keine Kalibrierung |
| Variante Drucksensor | TTR 91 RN (linear analoger 0-10V Ausgang, Hochdruck, Standardversion) |
