Spécifications
| Bride d'entrée de connexion | DN 80 |
| Connection vacuum outlet flange | DN 80 |
| Méthode de refroidissement | Refroidissement par air |
| Tension d'alimentation | 3Ph 400V 50Hz |
| Puissance totale nominale | 13000.00 |
| Pumping Speed Air Nitrogen (@50Hz or max @default setting) | 0.167 |
| Pression ultime | 100.00 |

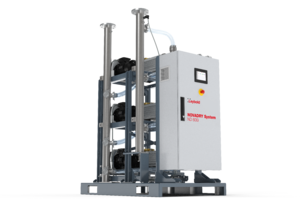

NOVADRY ND 600 i - 50Hz 400V
Référence produit: 111600NDI01
General Product Information
| Connection vacuum outlet flange | DN 80 |
| Bride d'entrée de connexion | DN 80 |
| Méthode de refroidissement | Refroidissement par air |
| Dimension Hauteur | 1.98 |
| Dimension Longueur | 1.41 |
| Dimension Largeur | 0.925 |
| Indice de protection IP | IP54 |
| Fréquence de l'alimentation | 50 Hz |
| Phase d'alimentation | 3-Ph |
| Tension d'alimentation | 3Ph 400V 50Hz |
| Poids | 997.00 |
| Dimension Comments | Les dimensions longueur, largeur et hauteur tentent de décrire la forme extérieure de ce produit particulier dans son orientation typique lorsqu'il est posé au sol. Nous recommandons toujours de vérifier les dimensions détaillées données dans les dessins 2D du manuel d'instructions ou les formes 3D fournies dans les modèles 3D. |
| Connection Inlet / Outlet Flange | DN 80 | DN 80 |
Performance Data
| Capacité vapeur d'eau | 3.861 × 10⁻³ |
| Puissance totale nominale | 13000.00 |
| Puissance totale nominale @50Hz | 13000.00 |
| Pression ultime | 100.00 |
| Pumping Speed Air Nitrogen (@50Hz or max @default setting) | 0.167 |
Operation Conditions - Limitations
| Pression absolue Entrée Continue Max | 1.050 × 10⁵ |
| Température du gaz d'admission max. | 20.00 |
| Pression absolue Sortie Continue Max | 20000.00 |
Environmental Conditions
| Température ambiante de fonctionnement max. | 40.00 |
| Température ambiante de stockage max. | 60.00 |
| Température ambiante Fonctionnement Min | 0.000 |
| Température ambiante de stockage min. | -20.00 |
Classification
| Classification de pompe sèche ou humide | Dry |
| Classification de la plage de pression du produit | Medium Vacuum: 1 mbar - 1·10⁻³ mbar |
| Classification pompe à vide haute/moyenne/primaire |
Pompe à vide moyen
Pompe à vide primaire |
| Classification de technologie de pompe à vide | Dry Screw Pump |
