Spezifikationen
| Ansaugflansch / Einlass | DN 25 ISO-KF (NW25) |
| Auslassflansch / Auslass | DN 25 ISO-KF (NW25) |
| Kühlmethode | Luftkühlung |
| Standard Schmiermittel | LEYBONOL LVO 210 |
| Netzspannung | 3Ph 219-242V/ 380-420V 50Hz |
| Nennleistung gesamt | 750.00 |
| Saugvermögen Luft Stickstoff (@50Hz oder max @Standardeinstellung) | 4.583 × 10⁻³ |
| Enddruck | 0.200 |
TRIVAC D 16 B - ATEX Category.3 i+o LVO210
Varianten
Erkunden Sie die unten aufgeführten Varianten und vergleichen Sie das Produkt
| Produktname | Materialnummer |
|---|---|
| 11266 | |
| 11325 | |
| 140160V | |
| 15130016V01CZO |
Öl-Drehschieberpumpe zweistufig
Leybold TRIVAC & NEO D ölgedichtete zweistufige Drehschieberpumpen sind bekannt und werden in allen Bereichen der Vakuumtechnik eingesetzt. Sie eignen sich gleichermaßen für industrielle Produktion und Forschungsanwendungen. Die TRIVAC & NEO D Pumpen, die zur Erzeugung eines Grob- und Mittelvakuums oder als Vorpumpen in Pumpenkombinationen mit Rootsvakuumpumpen oder Hochvakuumpumpen verwendet werden, haben die Fähigkeit, von der Atmosphäre abzusaugen.
TRIVAC B and BCS
Die TRIVAC B-Pumpe zeichnet sich durch eine hohe Vakuumleistung aus, indem sie einen niedrigen Enddruck und eine hohe Wasserdampfverträglichkeit mit einem integrierten Gasballast bietet. Mit einem niedrigen Geräuschpegel und geringen Vibrationen tragen die TRIVAC B-Pumpen nicht zur Lärmbelastung in Ihrer Arbeitsumgebung bei. Das bewährte robuste Design mit geringen Wärmeverlusten und luftgekühlter Ausführung macht die TRIVAC B-Pumpen tragbar und kompakt. Ein umfassendes Sortiment an Zubehör und Varianten steht zur Verfügung, um eine komplette Lösung zu bieten, die den Anforderungen Ihrer Anwendungen gerecht wird.

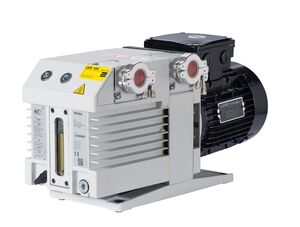

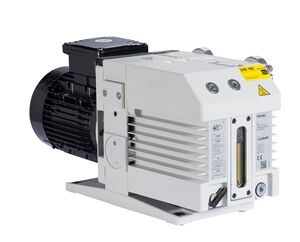

TRIVAC D 16 B
TRIVAC D 16 B ist ein anerkanntes Spitzenprodukt mit einer ausgezeichneten Qualitäts- und Zuverlässigkeitsbilanz. Es beeindruckt mit seiner installierten Basis und Langlebigkeit!
Features and Benefits
- Prozesssteuerung: Unerreichtes Enddruck
- Bedienkomfort: Integrierte Gasballast für hohe Wasserdampfverträglichkeit
- Prozesssicherheit: Geringe Öl-Rückströmung dank Rückschlagventil, das über den Öldruck gesteuert wird
- Betriebszeit & Zuverlässigkeit: Eingebaute Ölpumpe zur Schmierung
- Prozesssteuerung: PFPE, DOT & verschiedene Ölvarianten verfügbar
Generelle Produktinformationen
| Auslassflansch / Auslass | DN 25 ISO-KF (NW25) |
| Ansaugflansch / Einlass | DN 25 ISO-KF (NW25) |
| Kühlmethode | Luftkühlung |
| Höhe | 0.404 |
| Länge | 0.583 |
| Breite | 0.559 |
| IP Schutzklasse | IP55 |
| Leckrate | 1.000 × 10⁻⁴ |
| Geräuschpegel |
54.00
db(A)
54.00 db(A) |
| Netzfrequenz | 50 Hz |
| Netz Phase | 3-Ph |
| Netzspannung | 3Ph 219-242V/ 380-420V 50Hz |
| Gewicht | 28.00 |
| Abmessungsbemerkungen | Die Abmessungen Länge, Breite und Höhe versuchen, die äußere Form dieses speziellen Produkts in seiner typischen Orientierung im Stand auf dem Boden zu beschreiben. Wir empfehlen stets, die detaillierten Abmessungen in den 2D-Zeichnungen im Handbuch oder die 3D-Formen in den 3D-Modellen zu überprüfen. |
| Verbindungs-Einlass/Auslass-Flansch | DN 25 ISO-KF (NW25) / DN 25 ISO-KF (NW25) |
| Motor Effizienzklasse | IE2 |
| Zertifizierung Motor | CE |
| Produktzertifizierung | CE |
Schmiermittel
| Standard Schmiermittel | LEYBONOL LVO 210 |
Leistungsdaten
| Leistung bei Atmosphärendruck kurzzeitig maximal | 750.00 |
| Leistungsaufnahme bei Enddruck | 450.00 |
| Stromverbrauch Max | 750.00 |
| Leistung bei Atmosphärendruck | 750.00 |
| Leistungaufnahme Standby | 450.00 |
| Nennleistung gesamt | 750.00 |
| Nennleistung gesamt @50Hz | 750.00 |
| Enddruck | 0.200 |
| Druck Wasserdampfverträglichkeit Max | 2500.00 |
| Saugvermögen Luft Stickstoff (@50Hz oder max @Standardeinstellung) | 4.583 × 10⁻³ |
| Saugvermögen Luft Stickstoff bei 50Hz | 4.583 × 10⁻³ |
| Saugvermögen Luft Stickstoff bei 60Hz | 5.500 × 10⁻³ |
| Nenndrehzahl 50Hz | 25.00 |
| Nenndrehzahl 60Hz | 30.00 |
Betriebsbedingungen – Einschränkungen
| Einsatzhöhe Max | 1000.00 |
| Einlassdruck absolut maximal kontinuierlich | 1.013 × 10⁵ |
| Maximaler absoluter Gegendruck | 1.500 × 10⁵ |
Umgebungsbedingungen
| Temperatur Umgebung im Betrieb Max | 40.00 |
| Temperatur Umgebung Lagerung Max | 40.00 |
| Temperatur Umgebung im Betrieb Min | 5.00 |
| Temperatur Umgebung Lagerung Min | 0.000 |
Klassifizierung
| Klassifikation trockene oder nasse Pumpe | flüssigkeitsgedichtete |
| Klassifikation Produkt Druckbereich | Mittleres Vakuum - 1 mbar - 1*10-3 mbar |
| Klassifikation Hoch Mittel Grob-Vakuumpumpe | Mittlerer Vakuumpumpe |
| Klassifikation Vakuumpumpen-Technologie | Öl-Drehschieberpumpe zweistufig |
Material der Konstruktion
| Material der Konstruktion | Stahl, Gusseisen, Aluminium, FPM (FKM), Glas, Filtermaterial (Polymere, Papier), Epoxidharz und Glasfaser, Kupfer |
