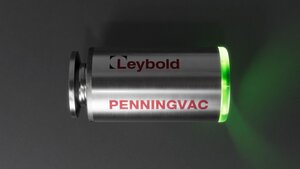

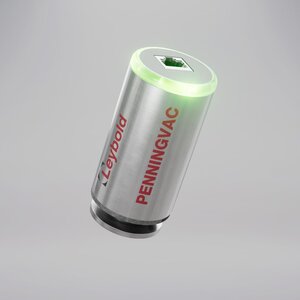

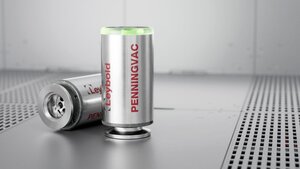

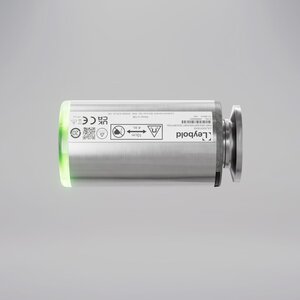

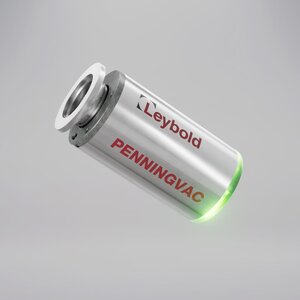

PENNINGVAC PTR 90 RN - DN 25 KF
Materialnummer:23L0021100
EUR 2,416.00
In Ihren Warenkorb gelegt
Varianten
Erkunden Sie die unten aufgeführten Varianten und vergleichen Sie das Produkt
| Produktname | Materialnummer | Ansaugflansch / Einlass | Länge | Gewicht |
|---|---|---|---|---|
| 23L0021100 | DN 25 ISO-KF (NW25) | 0.092 | 0.350 | |
| 23L0031100 | DN 40 ISO-KF (NW40) | 0.092 | 0.380 | |
| 23L0041100 | DN 40 CF (2.75") | 0.098 | 0.630 |

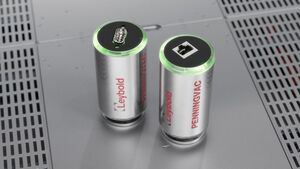

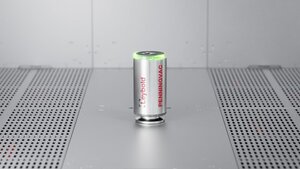

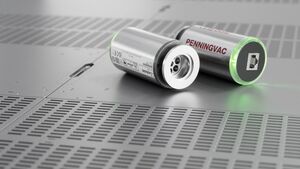

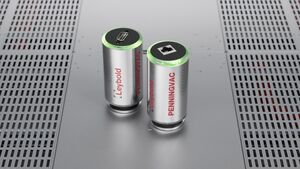

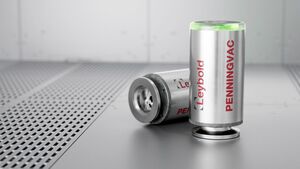

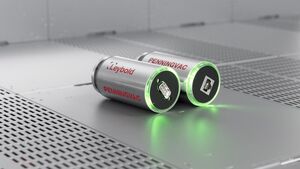

PENNINGVAC PTR
PENNINGVAC PTR - Leybold Vacuum ist stolz darauf, sein neuestes Update der Kaltkathoden-Messgerätetechnologie vorzustellen. Mit dem PTR 90 RN Wide Range Messgerät und der PTR 225 RN Kaltkathode erhalten sie die neueste Technologie, die in die gleiche Familie wie unser neuestes Pirani-Messgerät TTR 91 RN passt.
Features and Benefits
- Einfache Überwachung und Kontrolle
- Robust
- Flexibilität

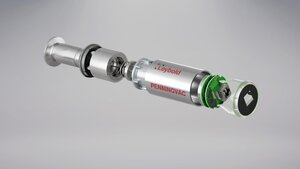

- Einfache Servicebarkeit
- Eigenfertigung

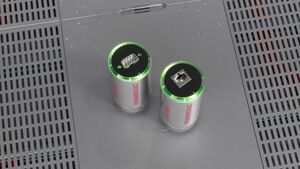

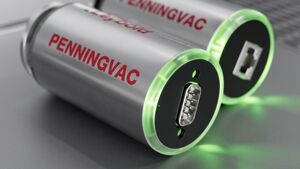

- 2 unterschiedliche Schnittstellen
- Reduzierter Platzbedarf
- Kompatibilität
- Adaptive LED-basierte Druckindikation
- Weitbereichsnetzteil
General Product Information

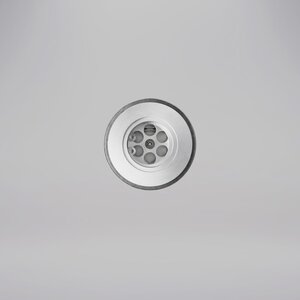

| Ansaugflansch / Einlass | DN 25 ISO-KF (NW25) |
| Höhe | 0.045 |

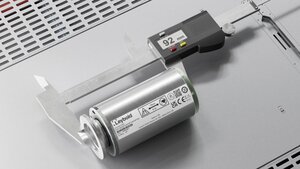

| Länge | 0.092 |
| Breite | 0.045 |
| IP Schutzklasse | IP40 |
| Netzfrequenz | Gleichspannung |
| Netzspannung | DC 15-48V |
| Gewicht | 0.350 |
| Abmessungsbemerkungen | Die Abmessungen Länge, Breite und Höhe versuchen, die äußere Form dieses speziellen Produkts in seiner typischen Orientierung im Stand auf dem Boden zu beschreiben. Wir empfehlen stets, die detaillierten Abmessungen in den 2D-Zeichnungen im Handbuch oder die 3D-Formen in den 3D-Modellen zu überprüfen. |
Classification
| Klassifikation Produkt Druckbereich |
Hochvakuum - 1*10-3 - 1*10-7 mbar
Mittleres Vakuum - 1 mbar - 1*10-3 mbar Grobvakuum 1000 mbar - 1 mbar |

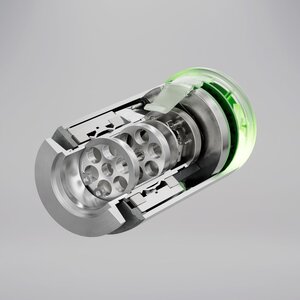

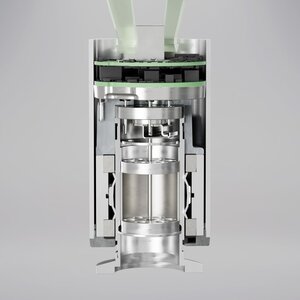

| Klassifikation Messprizip | Kaltkathoden-Pirani-Kombinationsvakuummeter (IM invertiertes Magnetron) |
Performance Data
| Messunsicherheit |
50 bis 1x10^-2 mbar ±15%
1x10-2 to 1x10-8 mbar ±30% |
| Stromverbrauch maximal | 4W |
| Druckmessung Min | 1.000 × 10⁻⁷ |
| Druckmessung Max | 1.000 × 10⁵ |
Environmental Conditions
| Temperatur Umgebung im Betrieb Max | 50.00 |
| Temperatur Umgebung Lagerung Max | 70.00 |
| Temperatur Umgebung im Betrieb Min | 0.000 |
| Temperatur Umgebung Lagerung Min | -30.00 |
Material of Construction
| Material des Fadens | Wolfram/Rhenium |
| Material Gehäuse | Edelstahl 1.4404 / 316 L / X2 CrNiMo 17 13 2 |
| Materialien die dem Vakuum ausgesetzt sind | Edelstahl 316L und 304L, Glas, Molybdän, Spuren von Nickel und Nickeleisen |
Connectivity - Communication Interface
| Kommunikationsschnittstellen Protokoll | 1,4 - 8,6 V logarithmisch-linear mit Druck PTR 90 RN |
| Kommunikationsschnittstelle Kunde | 0-10 V (analoger Ausgang - linear) |

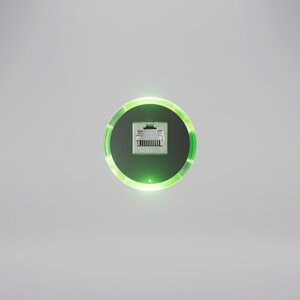

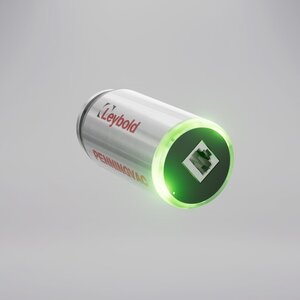

| Anschluss elektrische Kommunikationsschnittstelle | RJ45 (FCC 68) - Buchse |

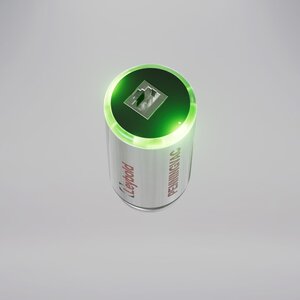

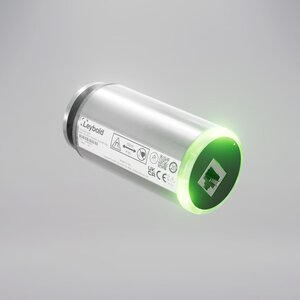

| Statusanzeige | LED-Lichtring |
Operation Conditions - Limitations
| Einlassdruck absolut maximal kontinuierlich | 1.500 × 10⁵ |
| Einlassdruck max. Überdruck | 1.000 × 10⁶ |
| Temperatur Ausheizen Max (ohne Elektronik) | 150.00 |
| Temperatur Ausheizen Max | 50.00 |
Variants
| Variante Drucksensor | PTR 90 RN (linearer 0-10V Ausgang) |
- 301106082_002_Instructions.pdf - English - Instructions
- 301106080_002_Instructions.pdf - English - Instructions
- 3610-0361-02_PENNINGVAC-PTR.pdf - English - Sales Material
- 3610-0191-02-Vacuum-Measurement.pdf - English - Sales Material
- 3610 0191 02 Vacuum Measurement.pdf - English - Sales Material
- 301106082_003_Instructions.pdf - French - Instructions
- 301106080_003_Instructions.pdf - French - Instructions
- 3610-0361-03_PENNINGVAC-PTR.pdf - French - Sales Material
- 301106082_001_Instructions.pdf - German - Instructions
- 301106080_001_Instructions.pdf - German - Instructions
- 3610-0361-01_PENNINGVAC-PTR.pdf - German - Sales Material
- 3610-0361-04_PENNINGVAC-PTR.pdf - Italian - Sales Material
- 3610-0361-21_PENNINGVAC-PTR.pdf - Japanese - Sales Material
- 301106082_011_Instructions.pdf - Simplified Chinese - Instructions
- 301106080_011_Instructions.pdf - Simplified Chinese - Instructions
- 3610-0361-11_PENNINGVAC-PTR.pdf - Simplified Chinese - Sales Material
- 3610-0361-06_PENNINGVAC-PTR.pdf - Spanish (European) - Sales Material
- 3610-0361-15_PENNINGVAC-PTR.pdf - Traditional Chinese - Sales Material
| Produktname | Artikelnummer | Preis | Zum Warenkorb hinzufügen |
|---|---|---|---|
| Anschlusskabel Typ A - 1,5m (FCC68 / RJ45 Stecker) | 800103V0032 | EUR 38.15 | |
| Anschlusskabel Typ A - 10m (FCC68 / RJ45 Stecker) | 230012 | EUR 152.00 | |
| Anschlusskabel Typ A - 20m (FCC68 / RJ45 Stecker) | 12428 | EUR 174.00 | |
| Anschlusskabel Typ A - 5m (FCC68 / RJ45 Stecker) | 12426 | EUR 133.00 | |
| Anschlusskabel Typ A - 50m (FCC68 / RJ45 Stecker) | 12431 | EUR 316.00 | |
| Anschlusskabel Typ A - 100m (FCC68 / RJ45 Stecker) | 12433 | EUR 465.00 | |
| Anschlusskabel Typ A - 15m (FCC68 / RJ45 Stecker) | 12427 | EUR 165.00 | |
| Anschlusskabel Typ A - 30m (FCC68 / RJ45 Stecker) | 12429 | EUR 233.00 | |
| Anschlusskabel Typ A - 75m (FCC68 / RJ45 Stecker) | 12432 | EUR 393.00 | |
| GRAPHIX ONE | 230680V01 | EUR 2,174.00 | |
| GRAPHIX TWO | 230681V01 | EUR 3,279.00 | |
| GRAPHIX THREE | 230682V01 | EUR 3,958.00 | |
| DISPLAY ONE (EU / US) | 230001 | EUR 1,174.00 | |
| DISPLAY THREE (EU / US) | 230025 | EUR 2,515.00 | |
| DC power supply 24V TURBO.CONTROL i | 800110V0027 | EUR 205.00 | |
| TURBO.CONTROL i | 800100V0004 | EUR 2,201.00 |
| Produktname | Artikelnummer | Preis | Zum Warenkorb hinzufügen |
|---|---|---|---|
| Ersatz PTR 90 RN - RJ45 Elektronik (Podule) | E23LA0A1100 | EUR 1,057.00 | |
| Ersatzschlauch PTR 90 RN - DN 25 KF | E23L0A2AAA0 | EUR 861.00 |
